ແຫວນຄູ່ມືຂອງຊຸດ MPMDS
ແຫວນຄູ່ມືຂອງຊຸດຄູ່ມື MPMDS ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບຄໍາແນະນໍາແລະສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການຊີ້ບອກແລະກະບອກສູບຂອງທໍ່ລະບົບໄຮໂດຼລິກແລະ pneumatic.
ສົ່ງສອບຖາມ
ລາຍລະອຽດຜະລິດຕະພັນ
ແຫວນຄູ່ມື, ຍັງເອີ້ນວ່າວົງການສະຫນັບສະຫນູນ, ແມ່ນສ່ວນຫນຶ່ງທີ່ໃຊ້ໃນ piston ຫຼື piston rod ຂອງຖັງອາຍແກັສຫຼືຖັງອາຍແກັສເພື່ອສະຫນັບສະຫນູນການເຄື່ອນໄຫວຂອງ piston ຫຼື piston rod. ມັນສາມາດປ້ອງກັນບໍ່ໃຫ້ມີການຕິດຕໍ່ໂດຍກົງແລະການແຕກແຍກໂດຍກົງກັບຮ່າງກາຍຂອງກະບອກສູບແລະປົກປ້ອງຮ່າງກາຍຂອງກະບອກສູບແລະ piston ຫຼື piston rod ຈາກຄວາມເສຍຫາຍ. ອຸປະກອນການທີ່ໃຊ້ກັນທົ່ວໄປສໍາລັບແຫວນຄູ່ມືແມ່ນ polyoxymethylene (pom).
ລັກສະນະພື້ນຜິວ groove
|
ສໍາເລັດຮູບ |
RTMAX (ຫນຶ່ງ) |
ອັງກິດ (UM) |
|
ແຜ່ນຊ້ອນ |
≤2.5 |
0.05 - 0.3 |
|
groovebottom |
≤10 |
≤1.6 |
|
ຊ່ອ່ນ |
≤15 |
≤3 |

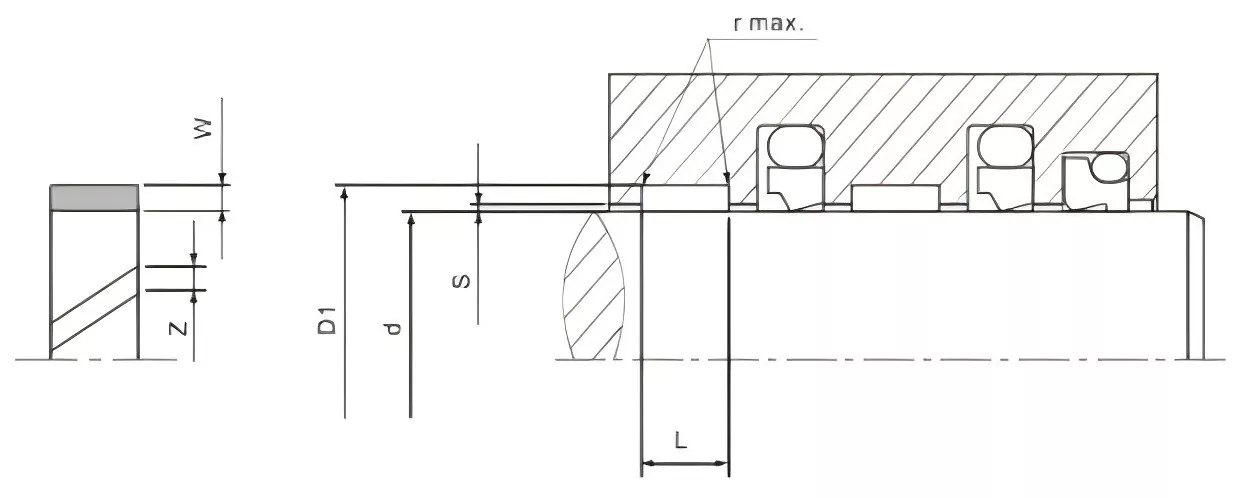

ການສະເພາະ
|
ເສັ້ນຜ່າສູນກາງ Rod |
ເສັ້ນຜ່າກາງດ້ານລຸ່ມ |
ຄວາມກວ້າງຂອງຮ່ອງ |
ພາຣະຍະ |
ແນະນໍາການເກັບກູ້ແຫວນ |
|
D F8 / H9 |
D1 H8 |
l + 0.2 |
W |
Z |
|
8-20.0 |
d +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
d +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
d +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
d +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
d +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
d +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
d +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
d +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
d +8.00 |
25 |
4 |
33-70 |
ຈໍາກັດການເກັບກູ້ s
|
ເສັ້ນຜ່າສູນກາງ |
smin. |
Smax. |
D |
RMAX. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
> 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
> 1001 |
0.60 |
1.20 |
||
ໄດ້ຮັບວົງຢືມດຽວນີ້
ເຕັມໄປດ້ວຍ PTFE
ຄຸນນະສົມບັດ
ສາຍແອວທີ່ບໍ່ແມ່ນໂລຫະສໍາລັບ Piston Rod, ມີຢູ່ໃນປະເພດຕັດແລະການຕັດສະຖານທີ່
▶ອຸປະກອນ
ເຄື່ອງຈັກທີ່ທົນທານຕໍ່ - ທົນທານຕໍ່ລະບົບ PTFE Bronze Composite
▶ການປະຕິບັດ
ອົງປະກອບທີ່ບໍ່ແມ່ນໂລຫະສໍາລັບ Piston Rod, ຍັງເຫມາະສົມກັບຢູ່ຕາມໂກນມາດຕະຖານ ISO10766.
-Metal / Materic Materic Early Pathates ປ້ອງກັນບໍ່ໃຫ້ "ສະກັດກັ້ນ" ແລະ "ຍຶດໄດ້" ຄວາມສາມາດໃນການໂຫຼດທີ່ຈໍາກັດ (ວັດສະດຸ);
friction -low, ບໍ່ມີປະກົດການເລື່ອນ; ເຫມາະສໍາລັບໃຊ້ສະພາບການເຮັດວຽກທີ່ແຫ້ງແລ້ງດ້ວຍການຫລໍ່ຫລອມທີ່ບໍ່ດີ;
-Good ການສັ່ນສະເທືອນທີ່ປຽກ (ຄວາມສັ່ນສະເທືອນ radial);
- ການດໍາເນີນງານທີ່ບໍ່ມີຕົວຕົນຂອງຕ່າງປະເທດທີ່ເປັນໄປໄດ້;
-Guide Ring Coint ຮອບມຸມສາກປ້ອງກັນບໍ່ໃຫ້ມີການຮົ່ວໄຫຼຂອງຊ່ອງຫວ່າງ "Extrusion" ທີ່ມຸມເຄິ່ງວົງມົນຂອງຮ່ອງຢູ່ຕາມໂກນ.
> ເງື່ອນໄຂການເຮັດວຽກ
ຄວາມໄວ Linear: ≤15 m / s;
ຄວາມສາມາດໃນການໂຫຼດ: ≤15 n / mm2, ຢູ່ທີ່ 20 ℃; <7.5n /, ຢູ່ທີ່ 80 ℃; <5N / MM2, ທີ່ 120C. ອຸນຫະພູມປະຕິບັດການສູງສຸດ: -60 ° C ~ + 150 ° C (200 ° C).
Phenolic ເສື້ອຜ້າ
▶ຄຸນນະສົມບັດ
ອົງປະກອບທີ່ບໍ່ແມ່ນໂລຫະສໍາລັບ Piston.
▶ອຸປະກອນ
ເຄື່ອງຈັກທີ່ທົນທານຕໍ່ - ທົນທານຕໍ່ເຄື່ອງຈັກ Phenolic
▶ການປະຕິບັດ
ໃຊ້ເປັນອົງປະກອບທີ່ບໍ່ແມ່ນໂລຫະສໍາລັບ Piston rod, ຍັງເຫມາະສົມກັບ is010766 ຢູ່ຕາມໂກນມາດຕະຖານ.
-Metal / Materic Materic Early Pathates ປ້ອງກັນບໍ່ໃຫ້ "ສະກັດກັ້ນ" ແລະ "ຍຶດ" ປະກົດການ;
-High ການໂຫຼດຄວາມສາມາດທີ່ມີຄວາມສາມາດ, elastic ກ່ອນທີ່ຈະເຂົ້າເຖິງອຸນຫະພູມໃນການເຮັດວຽກ brittle;
-guide coint ວົງແຫວນທີ່ປ້ອງກັນບໍ່ໃຫ້ມີການຍົກເລີກການຮົ່ວໄຫຼ "extrusion" ທີ່ມຸມເຄິ່ງວົງມົນຂອງຮ່ອງຢູ່ຕາມໂກນ.
▶ເງື່ອນໄຂການເຮັດວຽກ
ຄວາມໄວຂອງເສັ້ນ: <1M / s
ຄວາມສາມາດໃນການໂຫຼດ: <50n / mm2, ຕໍ່າກວ່າອຸນຫະພູມທີ່ມີການເຮັດວຽກສູງສຸດຂອງລະດັບສູງສຸດ 120c: -60 ℃ ~ + 120 ° C
Hot Tags: ແຫວນຄູ່ມືຂອງຊຸດຄູ່ມື MPSMDS, ປະເທດຈີນ, ຜູ້ຜະລິດ, ຜູ້ສະຫນອງ, ໂຮງງານ, ທົນທານ, ລາຄາຖືກ
